曲げ試験機とは？

曲げ試験機は、試験材料・試験方法により試験機の種類は多岐にわたります。コンクリート・石材・木材・ダイキャストのような脆性材料では抗折試験と呼ばれ、その破壊強度や変形の程度を計測します。また、軟鋼・非鉄金属・電線などの延性材料では、90度あるいは、180度まで屈曲させ、その屈曲性能を試験する屈曲試験機があります。屈曲負荷を繰り返し、破断までの回数を計測する反復屈曲試験機、芯棒に線材を巻き付けて試験片の線材の亀裂性を調べる巻付・巻解試験機も曲げ試験機の変形タイプです。

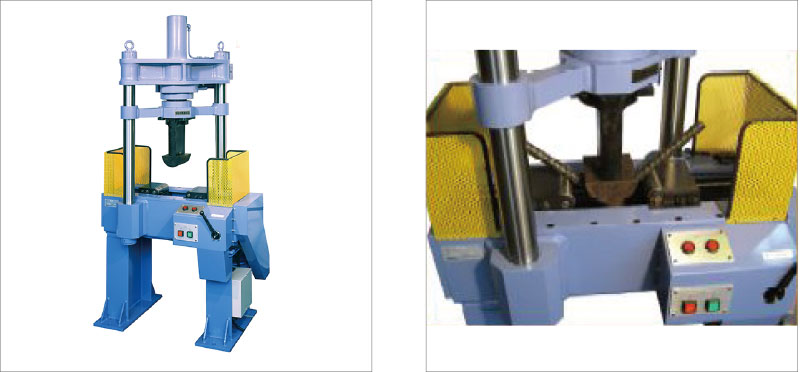

• 油圧式金属曲げ試験機 BEH シリーズ



  ●鉄筋コンクリート用棒鋼の曲げ試験をはじめ、JIS Z 2248（金属材料曲げ試験方法）に規定する各種金属材料の押し曲げ法による屈曲試験ができます
  ●押込最大容量：300kN
  ●押込ストローク：300mm

• コンピュータ制御 自動パネル曲げ試験機 PBA



  ●パネル、ストレート材の自動加圧式曲げ試験
  ●設定速度で自動負荷・供試体破壊で自動停止
  ●最大容量：10/20/50 kN
  ●支持ローラ長さ：1300mm
  ●スパン： （上部）100～1300mm
  　　　　　　（下部）300～2500mm

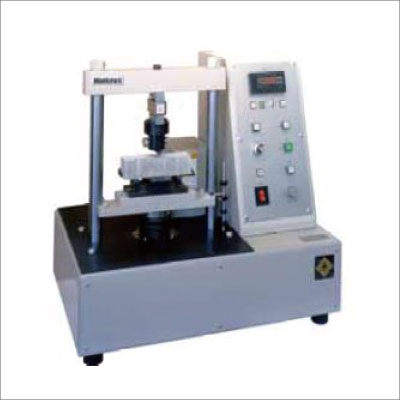

• 卓上型圧縮曲げ試験機 ACM-101A（ACM シリーズ）



  ●モルタルの抗折曲げ・圧縮強度を計測するコンパクトな卓上型試験機。
  治具の交換でGRC、ファインセラミックス、複合材、各種ボード薄板材の曲げ試験が可能。
  ●最大容量:2.5/5/10kN各種

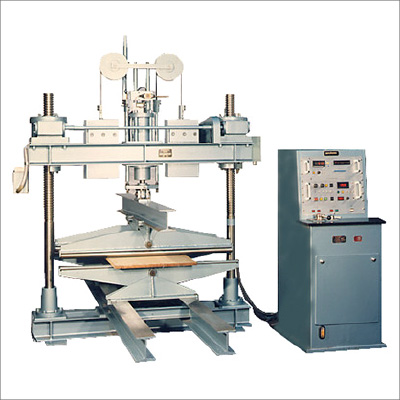

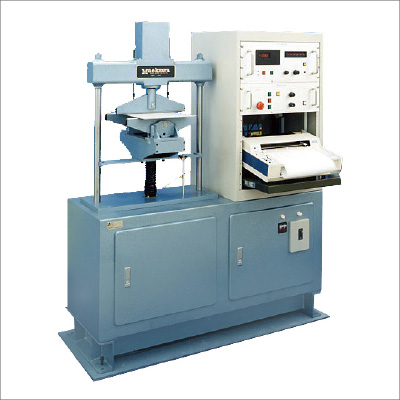

• ねじ式デジタル曲げ試験機 MAG-PB



  ●各種ボード類の曲げ強さ試験を主目的とした高性能デジタル式曲げ試験機
  ●載荷速度は、JIS規定及び任意設定が可能
  ●荷重と曲げと押し込み量はデジタル値を表示

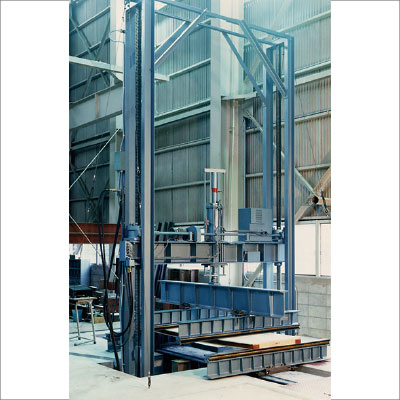

• 中型パネル曲げ試験機 PBC シリーズ



  ●建築用構成材（パネル）の各種強度試験用型構造物試験
  ●試験種類：1.軸方向圧縮試験
  　　　　　　2.単純曲げ試験
  　　　　　　3.面内せん断試験
  ●最大容量：50/100/200 kN（3機種）
  ●面内せん断試験では、油圧ジャッキを使用
  ●規格：JIS A 1414

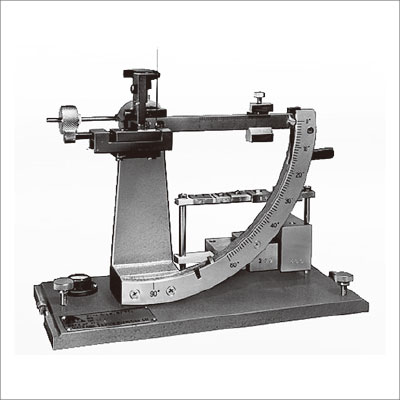

• 線材用スティフネス試験機 STF-2



  ●電子部品用金属線に曲げモーメントを与えた時の変形角度よりスティフネス（腰の強さ）を評価
  ●供試材：1.5φmmまたは1.5mm平角線まで
  ●適用規格：ASTM F-113
  　　　　　　EMAS-1003
  ●曲げトルク：4～5000 gf-cm
  ●曲げ半径：0.5～4 cm
  ●寸法：120(W)×260(D)×210(H)mm
  ●重量：約8 kg

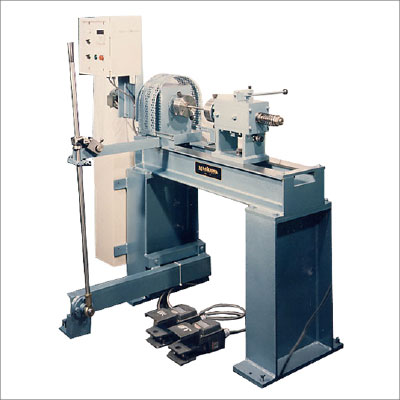

• 巻解試験機



  マンドレルに線材を所定量だけ巻付けた後、巻戻し、線材の亀裂性を評価する自動試験機

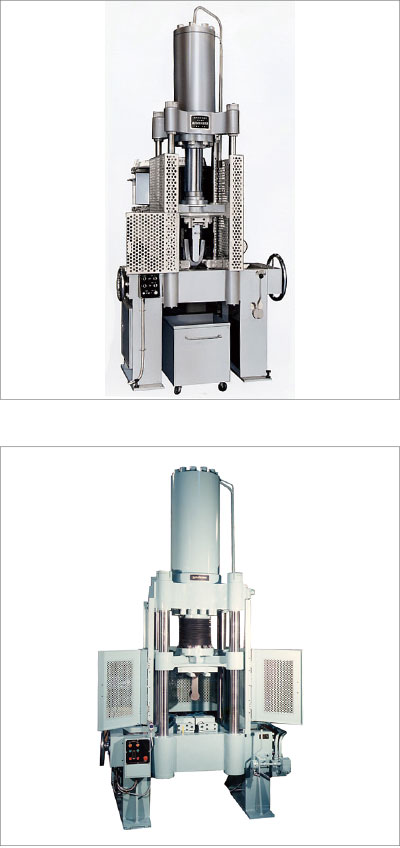

  油圧式屈曲試験機 BEH シリーズ



  油圧式屈曲試験機　BEH-100
  ●鋼板、鋼管の曲げ試験
  ●作業迅速、横押し可能
  ●最大容量：1, 1.5MN（2機種）
  ●押込みストローク：650mm


  油圧式屈曲試験機　BEH-300
  ●レール、圧鋼板の曲げ試験
  ●作業迅速、横押し可能
  ●最大容量：3MN
  ●押込みストローク：600mm

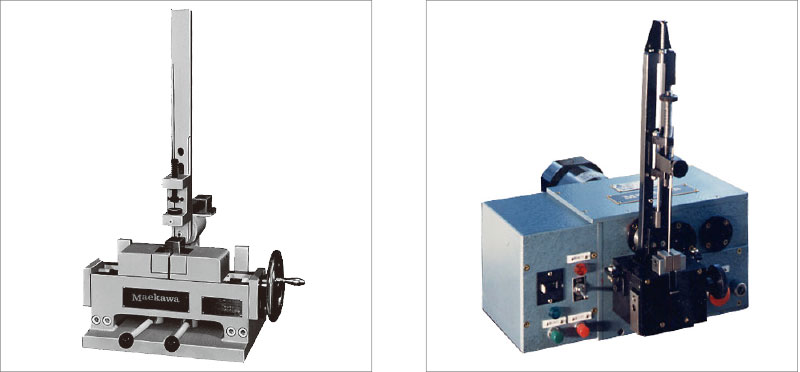

• 反復屈曲試験機




  ●金属線または金属板の下端を固定し、上部を左右に各々90゜まで交互に折り曲げ、破断までに要する屈曲回数を測定し、耐屈曲性を評価
